车载摄像头壳体气密性检测工装方案

本套复合型检测工装是苏州昊斯卡面向汽车电子零部件行业，专为车载摄像头外壳开发的一体化质检解决方案，将机器视觉外观校验与高精度

气密性检漏两大功能融合于同一工位，完成摄像头零部件的双重出厂品质检测，广泛应用于行车影像、环视影像、车载雷达配套摄像头壳体量

产质检。

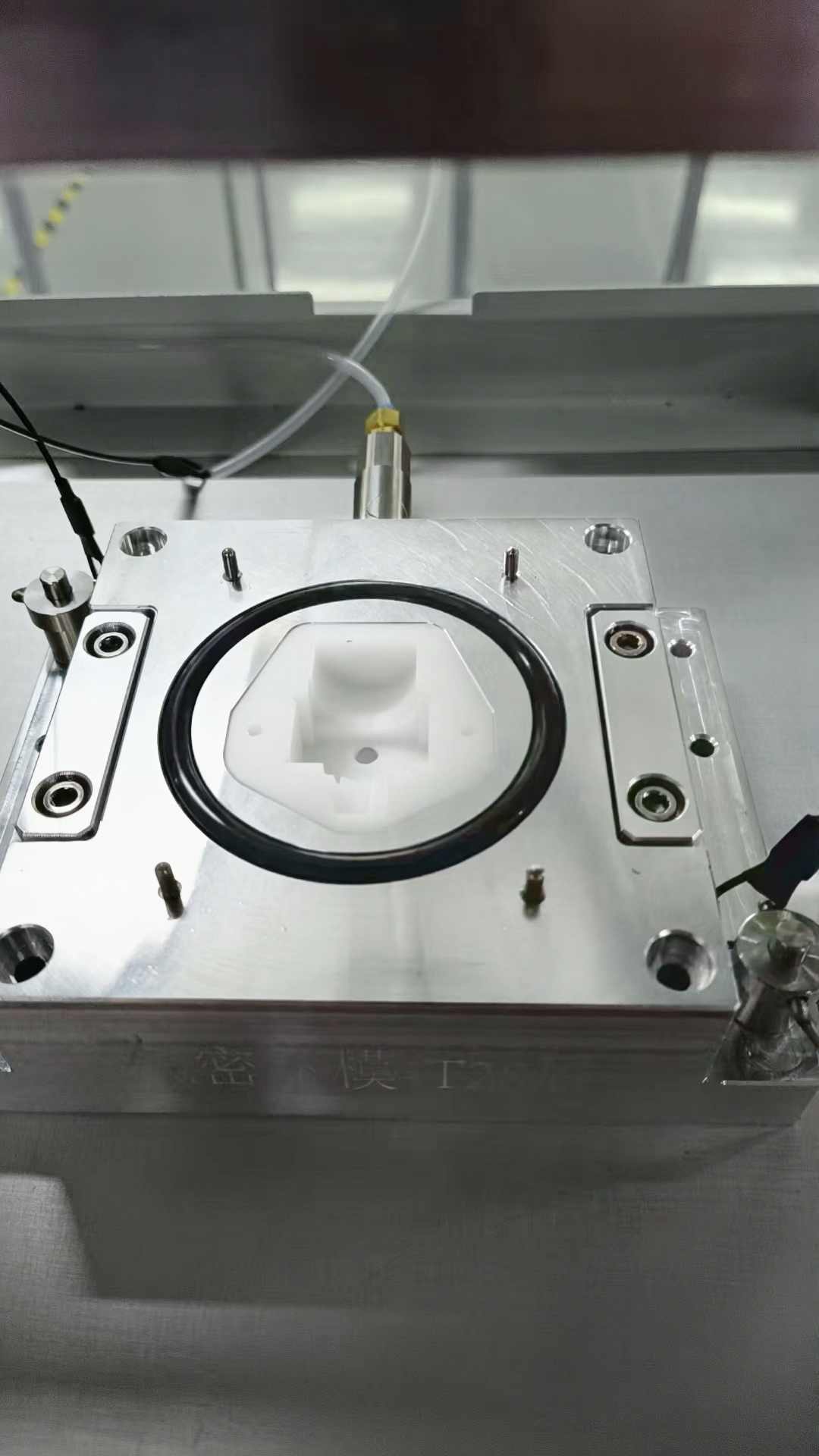

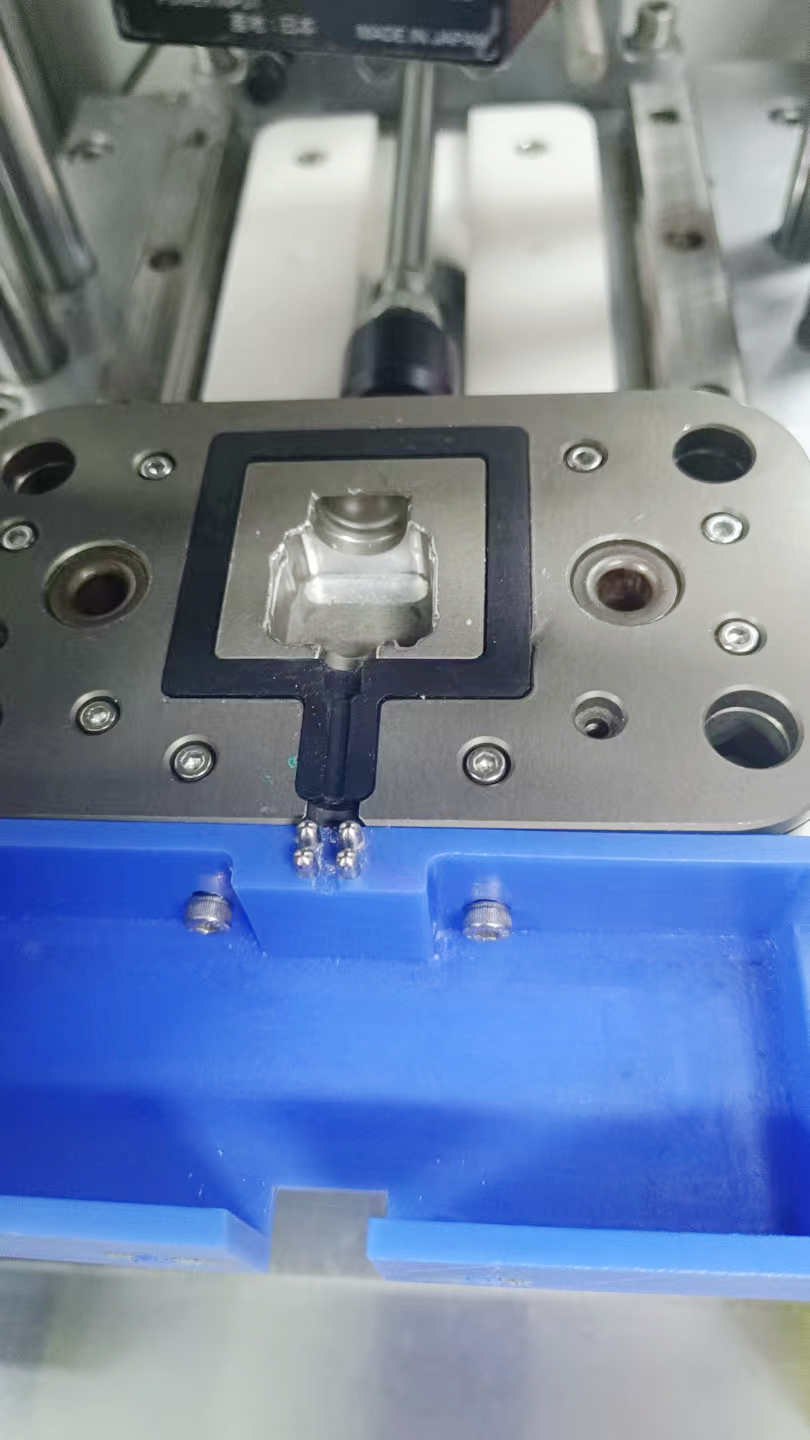

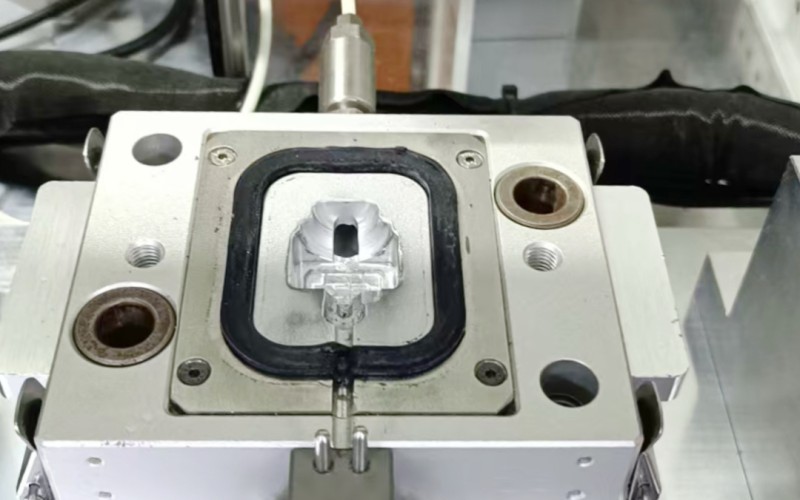

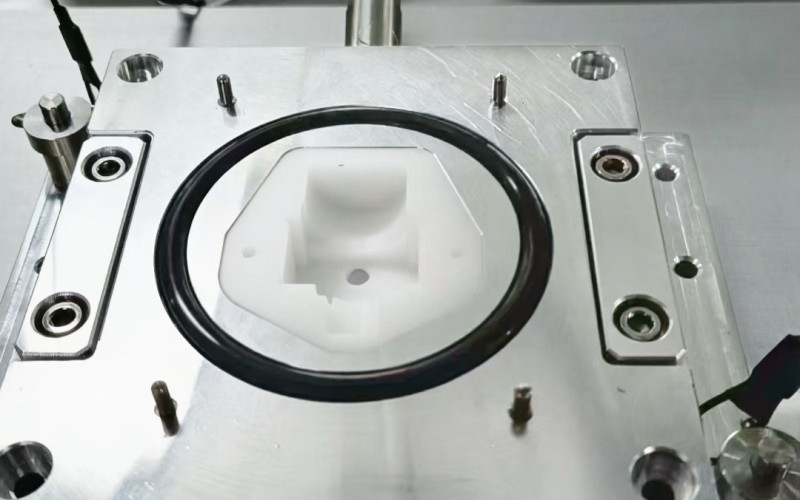

整套工装采用高强度铝合金基材精密铣削加工，根据车载摄像头外壳外形开模制作仿形型腔，型腔外圈配置高回弹耐磨损密封胶圈，在上模合

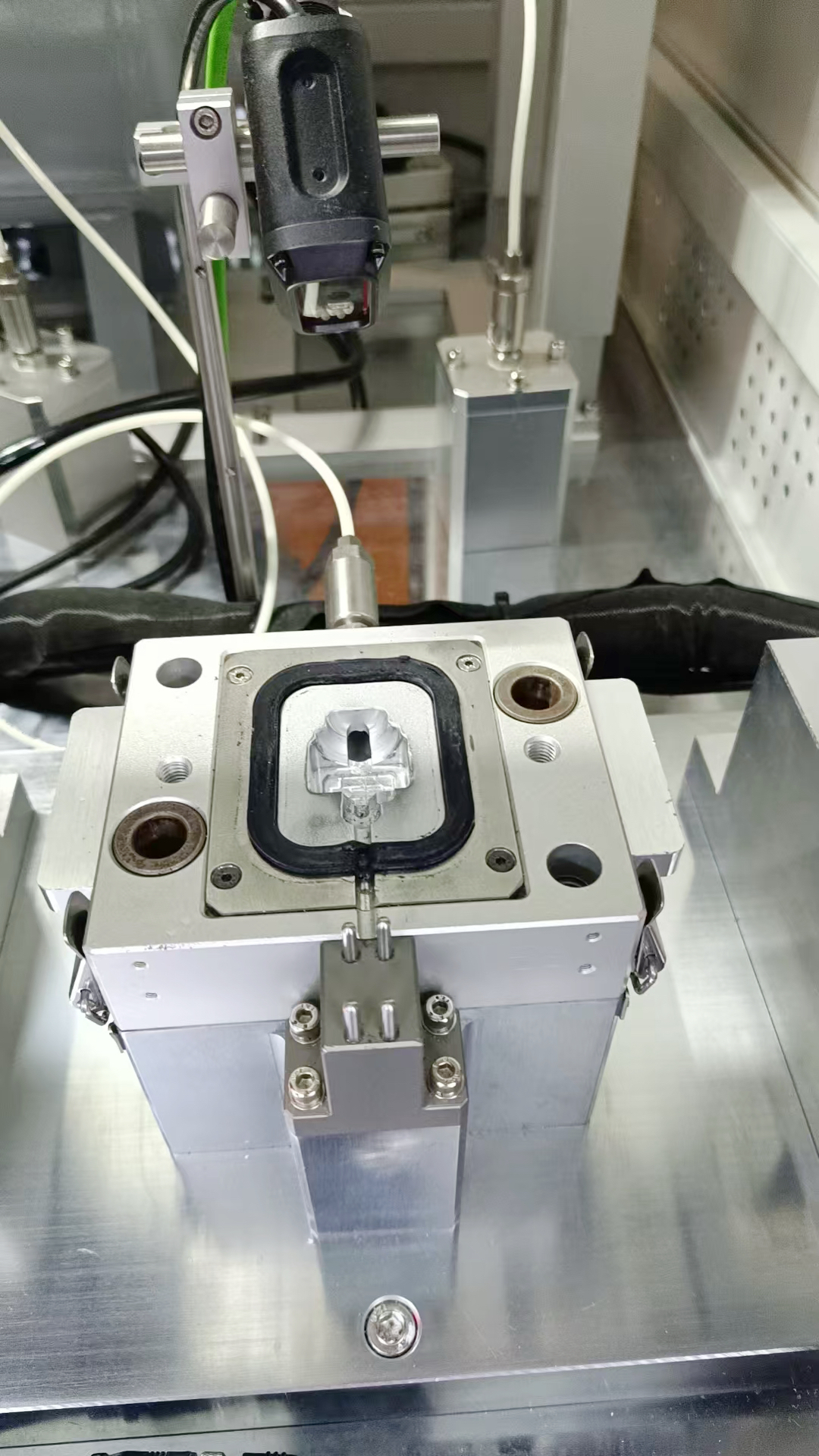

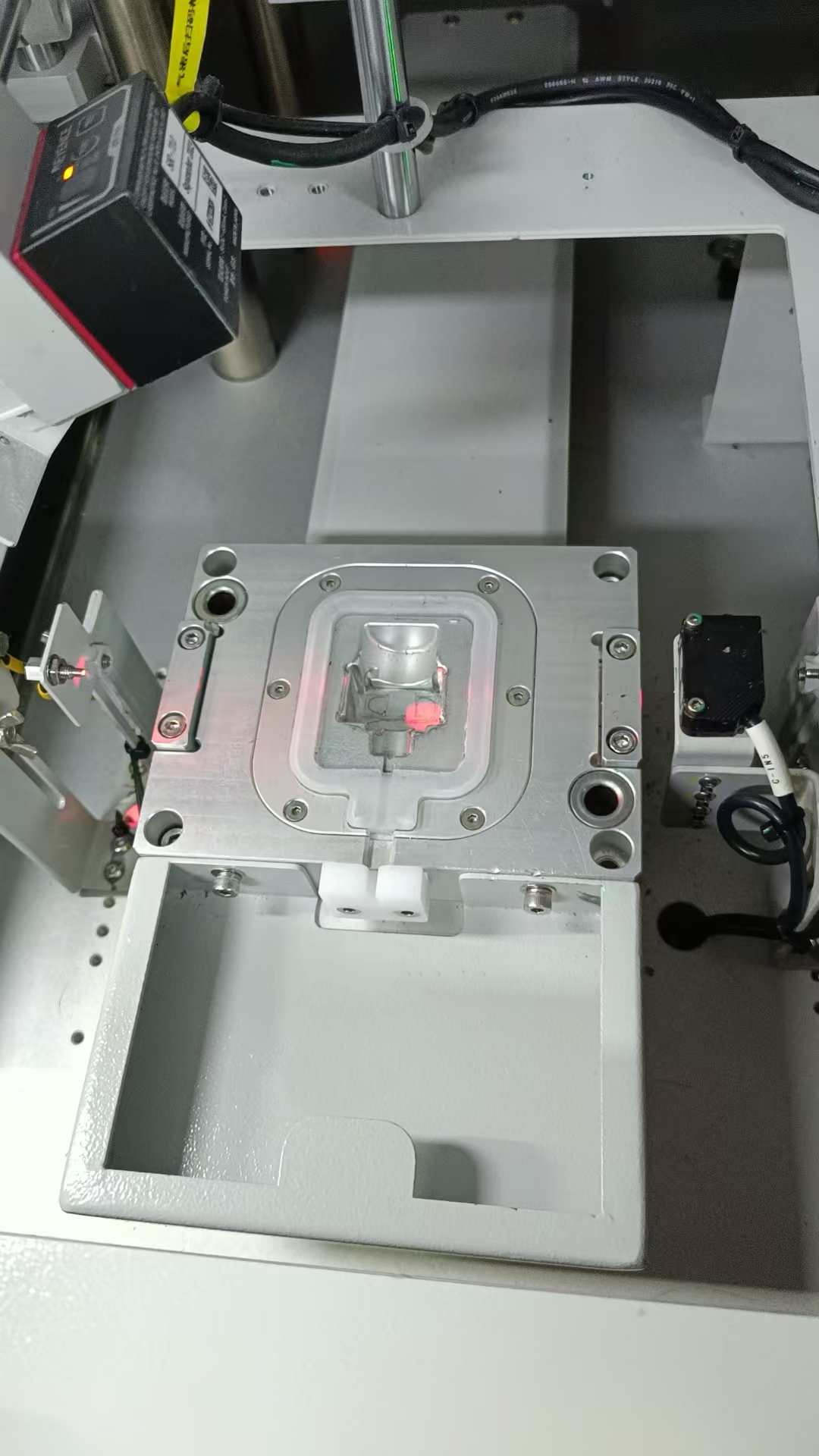

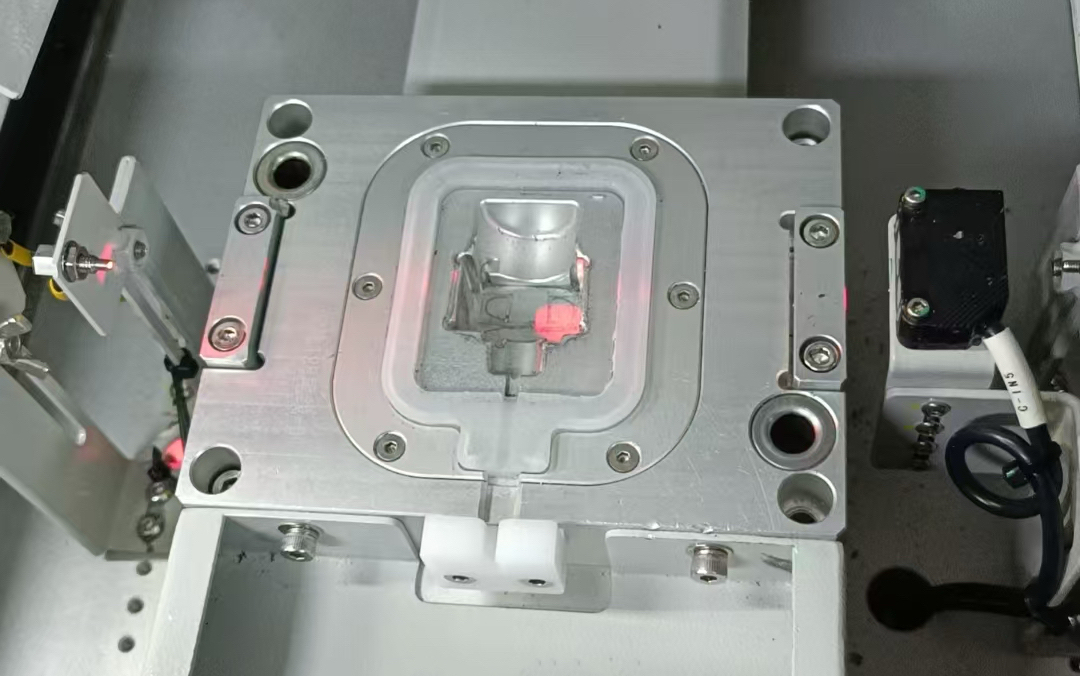

模压紧后形成完全密闭的承压腔体，隔绝外界空气干扰，保障气密检测结果精准稳定。工装搭载工业视觉读码、外观检测相机，可在上料阶段

自动完成产品二维码读取、壳体注塑瑕疵、缺料、外壳变形等外观缺陷筛查；后续气密工位接入差压式气密检测主机，对摄像头壳体整体进行

保压检漏，精准捕捉壳体注塑气孔、拼接缝隙、螺丝孔位等微小漏点。

方案核心优势

1. 气密同工位复合检测，提质增效

一个工位先后完成外观视觉检测与密封性气密性测试，无需分两道工序流转工件，减少工件搬运磕碰损伤，大幅缩短单件产品质检节拍，适配

产线自动化高速量产节奏。

2. 仿形密封工装定位精度高、通用性强

型腔严格贴合摄像头壳体外形，定位销多点限位，保证每一次合模位置高度统一，气密检测重复性误差极小；如需切换新款摄像头型号，仅快

速更换型腔镶件即可完成工装换型，工装底座与气密主机可长期复用，降低客户后续新品投产设备投入成本。

3. 杜绝车载摄像头后期失效隐患

车载摄像头长期暴露在车外复杂环境，一旦壳体密封存在泄漏，雨水、水汽、灰尘会渗入壳体内部，造成镜头起雾、电路板短路烧毁、影像功

能失效等行车故障。本气密检测可提前筛除微漏壳体，从源头保障摄像头在高低温、雨雪等恶劣行车环境下长期稳定工作。

4. 全流程数据可追溯，满足车规级标准

视觉外观检测结果、气密泄漏速率、保压压力、检测时长、产品二维码信息一一绑定存储，检测数据长期存档，符合汽车零部件行业IATF169

49车规体系审核、主机厂来料质检要求；工装既可作为单机质检工位使用，也可对接自动化装配流水线实现在线全检。
